拓扑图编辑器（3）- Graph.Editor项目

2015-01-17 html5 javascript web 拓扑图编辑器 editor github graph gulp html5 qunee 拓扑图

继续拓扑图编辑器的开发，并创建了项目Graph.Editor，正式发布到github了，项目使用了nodejs，bower，gulp等HTML5项目开发工具，bower用于前端包管理，Gulp用于自动发包和发布，欢迎Qunee客户使用和贡献代码相关文章：

项目地址：https://github.com/samsha/graph.editor 在线演示：http://demo.qunee.com/editor/ 拓扑图编辑器介绍 Graph.Editor是一款基于HTML5技术的拓补图编辑器，采用jquery插件的形式，是Qunee图形组件的扩展项目数据可视化是一件有趣的工作，冰冷的数据变成美观的图形，如同命令行之于Mac OS X图形界面的，传统的图形组件以图表（Chart）居多，不少优秀的开源或者商业的作品，比如d3js, echarts, highcharts，而拓扑图、流程图组件相对少一些，知名的有yfiles，本项目则基于Qunee图形组件，是Qunee的扩展项目，旨在为客户提供可供扩展的拓扑图编辑工具，提供拓扑图展示、编辑、导出、保存等功能，此外本项目也是学习HTML5开发，构建WebAPP项目的参考实例。

注意：本项目内核使用Qunee for HTML5，Qunee本身是一个商业产品，默认仅限本机（localhost）使用，非商业用途可以申请免费授权，商业用途请购买相应授权，官网：qunee.com

在线演示：

请访问此地址查看效果：http://demo.qunee.com/editor/

入门示例

Hello Graph.Editor

<!DOCTYPE html>
<html>
<head>
    <meta charset="UTF-8">
    <title>Hello Qunee</title>
    <link rel=stylesheet href=http://demo.qunee.com/editor/libs/bootstrap/css/bootstrap.css>
    <link rel=stylesheet href=http://demo.qunee.com/editor/libs/graph.editor/graph.editor.css>
</head>
<body>
<div id="editor" data-options="region:'center'"></div>
<script src="http://demo.qunee.com/editor/libs/js.js"></script>
<script src="http://demo.qunee.com/lib/qunee-min.js?v=1.8"></script>
<script src="http://demo.qunee.com/editor/libs/graph.editor/graph.editor.js"></script>
<script>
    $('#editor').graphEditor({callback: function(editor){
        var graph = editor.graph;
        var hello = graph.createNode("Hello", -100, -50);
        hello.image = Q.Graphs.server;
        var qunee = graph.createNode("Qunee", 100, 50);
        var edge = graph.createEdge("Hello\\nQunee", hello, qunee);
        graph.moveToCenter();
    }});
</script>
</body>
</html>

编辑器的基本示例相比Hello Qunee要复杂些，除了Qunee类库外，还用到了一些第三方组件：jquery,bootstrap, layout.border, 此外就是Graph.Editor自身的类库，这里我们引用在线的js和css 实际代码部分，采用了jquery的写法，如下:

$('#editor').graphEditor({
    callback: 回调函数,
    data: json数据地址,
    images: 拖拽图标信息
})

本例中，通过回调函数获取editor.graph对象，并创建了两个节点和一条连线更多用法请查看其他demo和代码

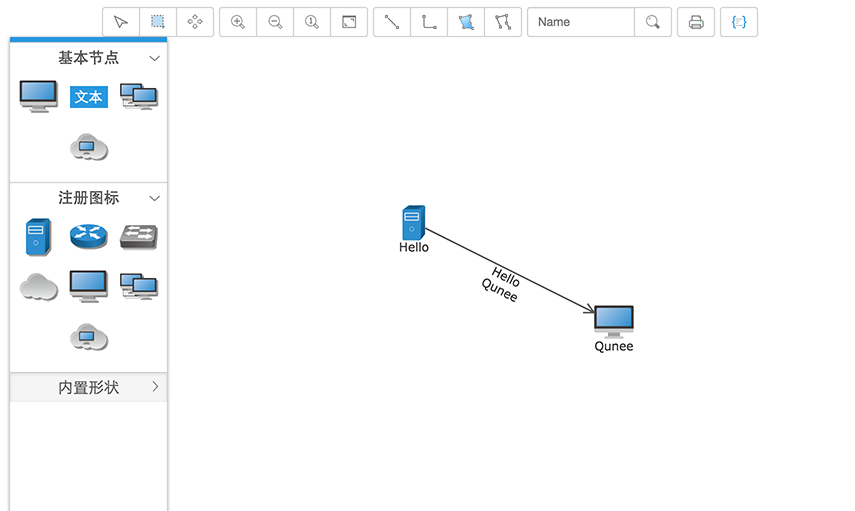

运行效果

准备工作

项目用到nodejs，使用bower包管理，用到Gulp相关的插件打包和发布本项目使用以下工具：

安装nodejs
安装bower - 包管理
安装Gulp - 任务自动管理工具

开始开发环境

切换到项目目录，然后运行下面的命令，完成开发环境的安装

npm install

前端第三方包

用到jquery, bootstrap, layout.border，使用bower下载这些包到bower_components目录

bower install

项目结构

项目主要代码在app目录，其中脚本代码在app/src/内，

app/
    --src/
        --common/  编辑器扩展插件
            --Exportpane.js 图片导出模块
            --JSONSerializer.js  数据序列化模块
            --PopupMenu.js  右键菜单模块
            --Toolbar.js  工具栏模块
        --images/
        --graph.editor.js  拓扑图编辑器插件
        --graph.editor.css
    --scripts/  示例脚本
    --images/  示例资源
    --data/  示例资源
    --index.html  编辑器主页面
    --demo.html  编辑器插件示例
dist/ 输出目录
bower_components/ bower第三方包目录，运行bower install 后自动生成
node_modules/ 开发环境相关包目录，运行npm install后自动生成

编译打包

> gulp

输出目录结构

dist/
    data/
    images/
    libs/
        bootstrap/  第三方类库bootstrap样式和资源目录
        graph.editor/  graph.editor类库
            images/
            graph.editor.css
            graph.editor.js
        js.js  第三方类库（jquery, bootstrap, layout.border）
    scripts/
    styles/
    index.html

编辑器主要的类库文件位于libs/graph.editor/, 第三方类库（jquery, bootstrap, layout.border）位于libs/js.js，bootstrap样式和资源目录位于libs/bootstrap/

其他示例

项目地址：https://github.com/samsha/graph.editor 在线演示：http://demo.qunee.com/editor/
