基于HTML5技术绘制上海地铁图

2014-02-28

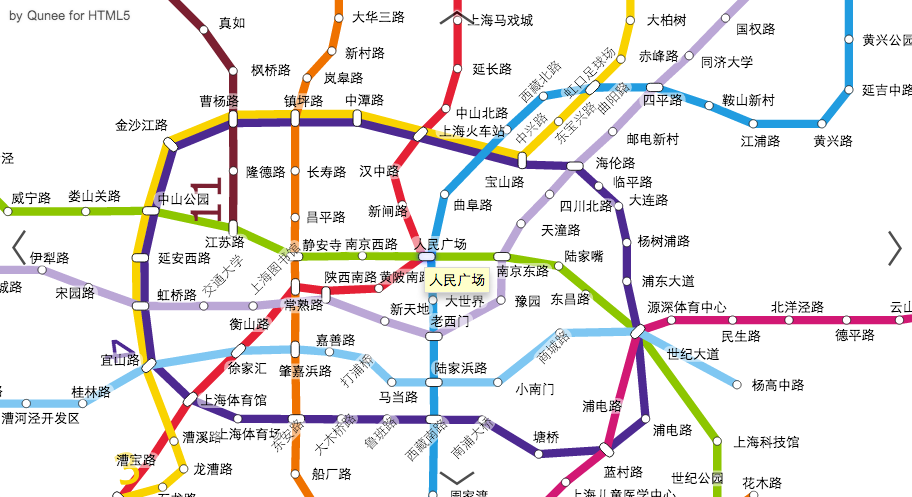

某市政项目用到地铁图展示,展示地铁站点以及相关信息流,使用Qunee组件可以很好的解决这类需求,做出优美的展现,下面以上海2012地铁图为例,效果如下: Screen Shot 2014-02-28 at 12.11.10 PM

示例讲解

首先需要解决数据问题,可以从维基百科或者上海地铁官网中获取,不过也免不了人工,要达到良好的显示效果,需要不只要记录站点的位置,还需要设置文本标签的理想位置,有时为了避免文字叠加,需要设置旋转角度……总之事在人为,想想办法,最终解决了数据问题,再加上Qunee图形组件的强大展示效果,做出来可以交互的在线地铁图

数据格式

采用JSON格式数据,分三种类型:文本标签、站点、地铁线 总的结构如下:

{
"labels" : [  ... ],
"stations" : [ ... ],
"lines" : [ ... ]
}

文本标签数据

包含坐标和文字信息,如果文字需要旋转,则会增加"rotate"属性,下面是“莘庄”文本标签信息

{
"text" : "莘庄",
"x" : 883.591,
"y" : 1625.695
}

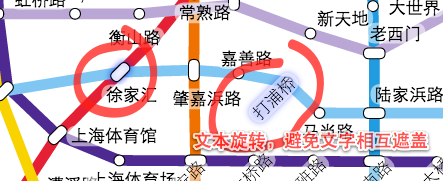

文字与节点旋转效果 文字旋转

站点数据

包含坐标、旋转角度以及编号信息,下面是“莘庄”站的信息

{
"id" : 5,
"x" : 869.8513512641732,
"y" : 1597.6559686949402,
"rotate" : 0.7853981633974483
}

地铁线数据

包含名称,颜色,以及经过的站点编号

{
"name" : "1",
"color" : "#e52035",
"stations" : [64, 70, 67, 71, 72, 65, 69, 73, 66, 68, 63, 62, 22, 61, 60, {"id": 21, "yOffset": 0.5}, 59, {"id": 18, "yOffset": -0.5}, 17, 58, 14, 7, 57, 6,
56, 44, 47, 5]
}

对于特殊情况,比如两条地铁线共用一条线路的情况,会出现两条线重合,为了避免这种情况,还可以指定站点横向偏移量,比如上面一号线中的如下数据

{"id": 21, "yOffset": 0.5}

因为上海地铁三号线与四号线共用线路较多,所以这种处理更加明显

三号线数据
{
"name" : "3",
"color" : "#f9d300",
"stations" : [6, 95, 96, 97, {"id":12,"yOffset":0.5}, {"id":11,"yOffset":0.5}, {"id":8,"yOffset":0.5}, {"id":9,"yOffset":0.5},
{"id":10,"yOffset":0.5}, {"id":25,"yOffset":0.5}, {"id":26,"yOffset":0.5}, {"id":238,"yOffset":0.5}, {"id":22,"yOffset":-0.5}, {"id":27,"yOffset":-0.5},
98, 99, 100, 101, 104, 105, 107, 108, 109, 106, 110, 111]
}

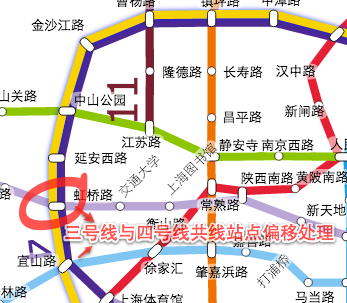

地铁共线效果

共线

创建图元

数据需要转换成qunee图元对象,三种类型分别对应三个创建函数

创建文本标签

function createText(name, x, y, rotate){
    var text = graph.createNode(name, x, y);
    if(rotate){
        text.rotate = rotate;
    }
    text.zIndex = 20;
    text.image = null;
    text.setStyle(Q.Styles.BACKGROUND_COLOR, Q.toColor(0x88FFFFFF));
    text.setStyle(Q.Styles.LABEL_ANCHOR_POSITION, Q.Position.LEFT_BOTTOM);
    text.setStyle(Q.Styles.LABEL_POSITION, Q.Position.CENTER_MIDDLE);
    text.setStyle(Q.Styles.LABEL_PADDING, PADDING);
    return text;
}

创建站点

function createStation(station){
    var node = graph.createNode(null/\*\*station.name\*/, station.x, station.y);
    node.stationId = station.id;
    node.setStyle(Q.Styles.LABEL_FONT_SIZE, 10);
    node.setStyle(Q.Styles.LABEL_ANCHOR_POSITION, Q.Position.CENTER_MIDDLE);
    node.setStyle(Q.Styles.LABEL_POSITION, Q.Position.CENTER_MIDDLE);
    node.zIndex = 10;
    if(station.rotate){
        node.image = roundRect;
        node.rotate = station.rotate;
    }else{
        node.image = circle;
    }
    node.setStyle(Q.Styles.SHAPE_FILL_COLOR, "#FFF");
    node.setStyle(Q.Styles.SHAPE_STROKE_STYLE, "#000");
    return node;
}

创建地铁线

createLine(…)函数用于创建地铁线,使用了节点类型图元,并设置节点主体为路径,函数updateLine(…)用于从站点信息自动生成线路路径

function createLine(line){
    var stations = line.stations;
    var node = graph.createNode(line.name);
    node.stations = stations;
    node.movable = false;
    node.setStyle(Q.Styles.LABEL_FONT_SIZE, 50);
    node.setStyle(Q.Styles.LABEL_COLOR, line.color);
    node.setStyle(Q.Styles.LABEL_ANCHOR_POSITION, Q.Position.LEFT_BOTTOM);
    node.setStyle(Q.Styles.LABEL_POSITION, Q.Position.LEFT_TOP);
    node.setStyle(Q.Styles.LAYOUT_BY_PATH, true);
    node.anchorPosition = null;
    node.setStyle(Q.Styles.SHAPE_STROKE, size);
    node.setStyle(Q.Styles.SHAPE_STROKE_STYLE, line.color);
    updateLine(node, true);
    return node;
}
function updateLine(line, addListener){
    var path = new Q.Path();
    line.image = path;
    var stations = line.stations;
    var first = true;
    Q.forEach(stations, function(s){
        var station = getStation(s.id || s);
        if(!station){
            return;
        }
        if(addListener){
            addLocationChangeListener(station.stationId, line);
        }
        var location = station.location;
        var x = location.x, y = location.y;
        if(s.yOffset){
            var offset = s.yOffset \* size;
            var rotate = station.rotate || 0;
            var sin = Math.sin(rotate);
            var cos = Math.cos(rotate);
            x += cos \* offset;
            y += sin \* offset;
        }
        if(first){
            first = false;
            path.moveTo(x, y);
        }else{
            path.lineTo(x, y);
        }
    })
}

交互处理

增加交互处理,监听站点拖动事件,保持地铁路线跟随站点位置变化

graph.interactionDispatcher.addListener(function(evt){
    if(evt.kind != Q.InteractionEvent.ELEMENT_MOVING){
        return;
    }
    var datas = evt.datas;
    Q.forEach(datas, function(data){
	    if(!data.stationId){
	        return;
	    }
	    var listeners = stationLocationChangeListeners[data.stationId];
	    if(listeners){
	        for(var l in listeners){
	            updateLine(listeners[l]);
	        }
	    }
    });
});

在线示例

[http://demo.qunee.com/#Shanghai Metro Map 2012](http://demo.qunee.com/#Shanghai Metro Map 2012)
