使用Qunee组件制作在线地图 - 加载GeoJSON/TopoJSON数据
Qunee for HTML5有许多地图的示例，包括[地铁图](http://demo.qunee.com/#Shanghai%20Metro Map 2012)，基于[SVG数据的地图](http://demo.qunee.com/#U.S.%20Presidential Election 2012)，结合leaflet的地图等，每个示例都是单独的实现，代码也各有不同，于是我们想，是否能将这些方案统一起来，实现一种地图解决方案呢？于是我们开始整合，从世界地图到国内各市县的地图，再到各种地铁图，都用HTML5技术呈现出来，而在地图之上还有我们的拓扑图，等值分析图，地铁线路分析等等，本文我们将介绍如何使用Qunee加载标准地图数据，实现从世界地图到国内省市地图的呈现
标准地图数据

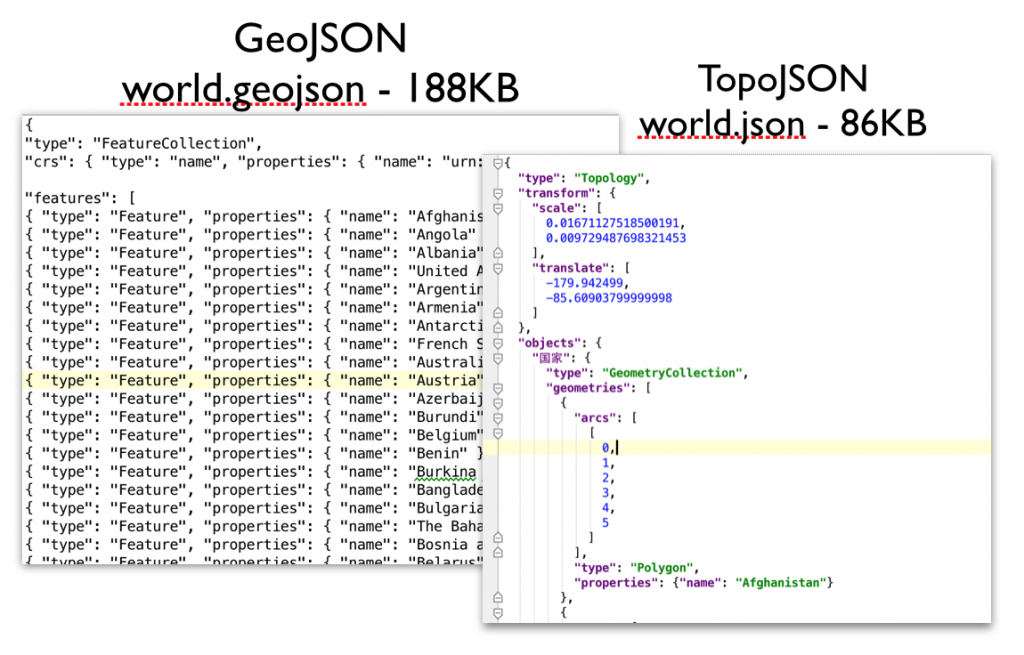

首先遇到的是地图数据的问题，我们选择支持两种数据格式：GeoJSON和TopoJSON，前者是地理数据的标准格式，各种GIS软件都支持，后者是D3.js用到的一种数据格式，能有效压缩数据文件，Qunee建议使用TopoJSON数据格式
Qunee地图示例
下面以一个hello world示例介绍MapChart的使用
<!DOCTYPE html>
<html>
<head>
<title>地图浏览</title>
<meta charset="utf-8">
</head>
<body>
<div style="height: 600px;" id="canvas"/>
<!--加载Qunne和Map相关扩展类库-->
<!--Qunee图形组件 -->
<script src="http://demo.qunee.com/lib/qunee-min.js?v=1.8.1"></script>
<!--MapChart组件 -->
<script src="http://map.qunee.com/src/MapChart.js"></script>
<!--TopoJSON数据支持 -->
<script src="http://map.qunee.com/src/topojson.js"></script>
<script>
var map = new Q.MapChart('canvas');
map.loadTopoJSON('data/shengjie.json', {
zIndex: -10, onfinish: function (map) {
map.zoomToOverview();
map.createMapNode('hello map', 105, 35);
}
});
</script>
</body>
</html>

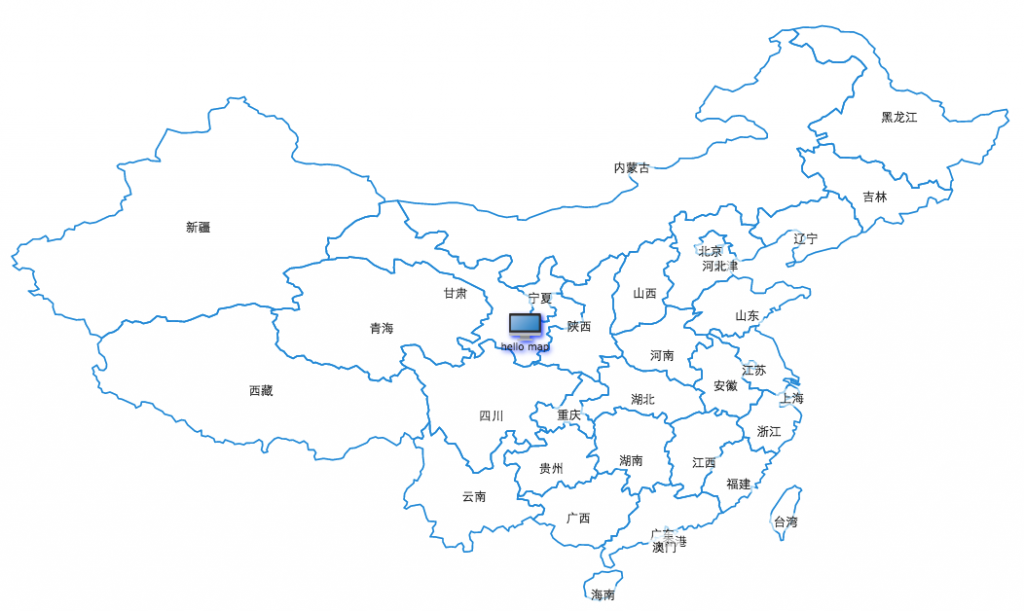

运行界面
地图投影算法
地球是个球体，球面转换到平面铺开总会存在偏差，我们看一幅没有投影的世界地图，格陵兰岛看上去比印度大很多，而实际上格陵兰岛的面积只有印度的2/3，所以对于维度较高的地区地图投影是很必要的，所以对于单独的中国地图显示我们建议使用winkel3投影，而对于世界地图可以不用投影

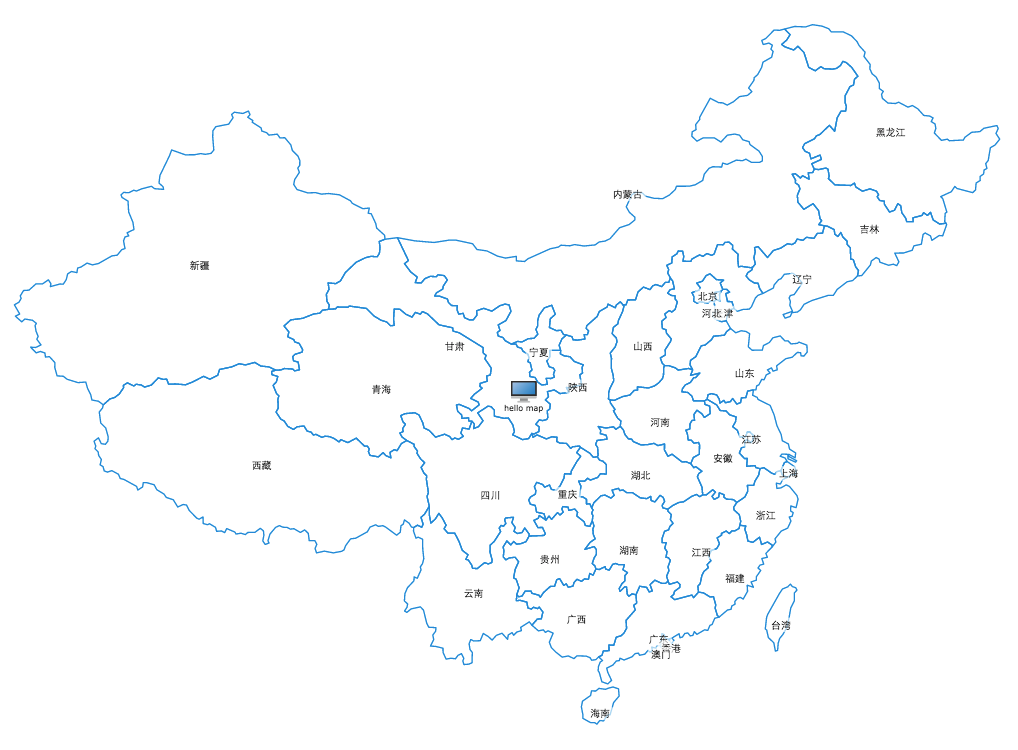

使用winkel3投影的中国地图

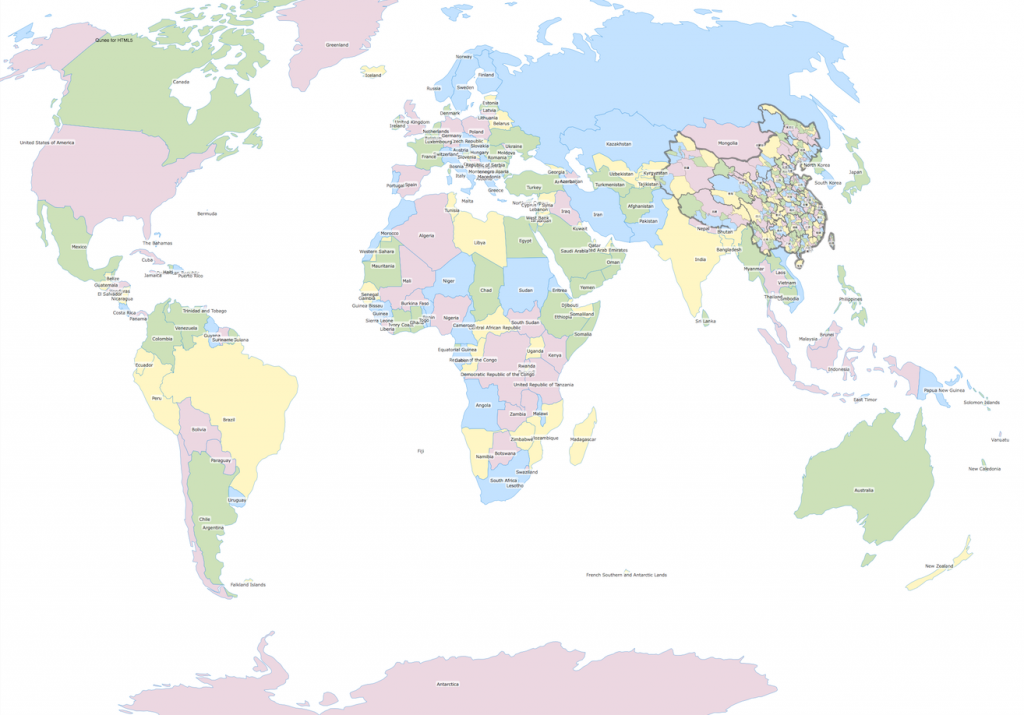

使用winkel3投影的世界地图效果
从世界到国内省界地图示例
地图数据可以叠加，下面的示例加载了三个地图数据文件：世界地图、省界，分别设置不同的zIndex和样式（填充色，字体大小等），实现从世界地图一直放大到省市地州的效果，其中部分地块的名称做了位置调整：
代码示例
<!DOCTYPE html>
<html>
<head>
<title>世界地图 by Qunee</title>
<meta charset="utf-8">
</head>
<body class="layout" style="margin: 0px;">
<div data-options="region:'center'" id="canvas"/>
<script src="http://demo.qunee.com/lib/qunee-min.js?v=1.8.1"></script>
<!--<script src="qunee-min.js?v=1"></script>-->
<!-- build:js js.js -->
<script src="../bower_components/jquery/dist/jquery.js"></script>
<script src="../bower_components/layout.border/src/layout.border.js"></script>
<script src="src/MapChart.js"></script>
<script src="src/topojson.js"></script>
<!-- endbuild -->
<script>
var colors = ["#D5E7C4", "#CDE6FF", "#EFDEE6", "#FFF8CC"];
var stateColors = ['#2898E0', '#4BB9FF', '#2EADFF'];
var index = 0;
var map = new Q.MapChart('canvas');
map.onclick = function (evt) {
var currentElement = evt.getData();
if (currentElement && map.selectionModel.isSelected(currentElement)) {
this.centerElement(currentElement);
}
}
map.loadTopoJSON('data/world.json', {
zIndex: -10, callback: function (area) {
area.setStyle(Q.Styles.SHAPE_FILL_COLOR, colors[index++ % colors.length]);
if (area.name == 'China' || area.name == 'Taiwan') {
area.name = null;
area.setStyle(Q.Styles.SHAPE_STROKE, 12);
area.setStyle(Q.Styles.SHAPE_STROKE_STYLE, Q.toColor(0x77555555));
area.zIndex = -9.5;
}
}, onfinish: function (map) {
map.zoomToOverview();
var shanghai = map.createMapNode(null, 121.48, 31.23);
shanghai.image = Q.Shapes.getShape(Q.Consts.SHAPE_CIRCLE, -10, -10, 20, 20);
shanghai.setStyle(Q.Styles.SHAPE_FILL_COLOR, Q.toColor(0xEEFF0000));
shanghai.setStyle(Q.Styles.SHAPE_STROKE_STYLE, Q.toColor(0xEE00FFFF));
shanghai.setStyle(Q.Styles.SHAPE_STROKE, 3);
map.loadTopoJSON('data/shengjie.json', {
zIndex: -9,
callback: function (element) {
if (element.name == '甘肃') {
element.setStyle(Q.Styles.LABEL_OFFSET_X, 50);
} else if (element.name == '河北') {
element.setStyle(Q.Styles.LABEL_OFFSET_X, -30);
} else if (element.name == '内蒙古') {
element.setStyle(Q.Styles.LABEL_OFFSET_Y, 50);
} else if (element.name == '广东') {
element.setStyle(Q.Styles.LABEL_OFFSET_Y, -30);
} else if (element.name == '香港') {
element.setStyle(Q.Styles.LABEL_OFFSET_X, 15);
} else if (element.name == '澳门') {
element.setStyle(Q.Styles.LABEL_OFFSET_X, -15);
}
element.setStyle(Q.Styles.SHAPE_FILL_COLOR, stateColors[index++ % stateColors.length]);
element.setStyle(Q.Styles.SHAPE_STROKE_STYLE, '#EEE');
element.setStyle(Q.Styles.SHAPE_STROKE, 1);
}
})
}
});
</script>
</body>
</html>
在线演示
在线演示地址：map.qunee.com
运行效果

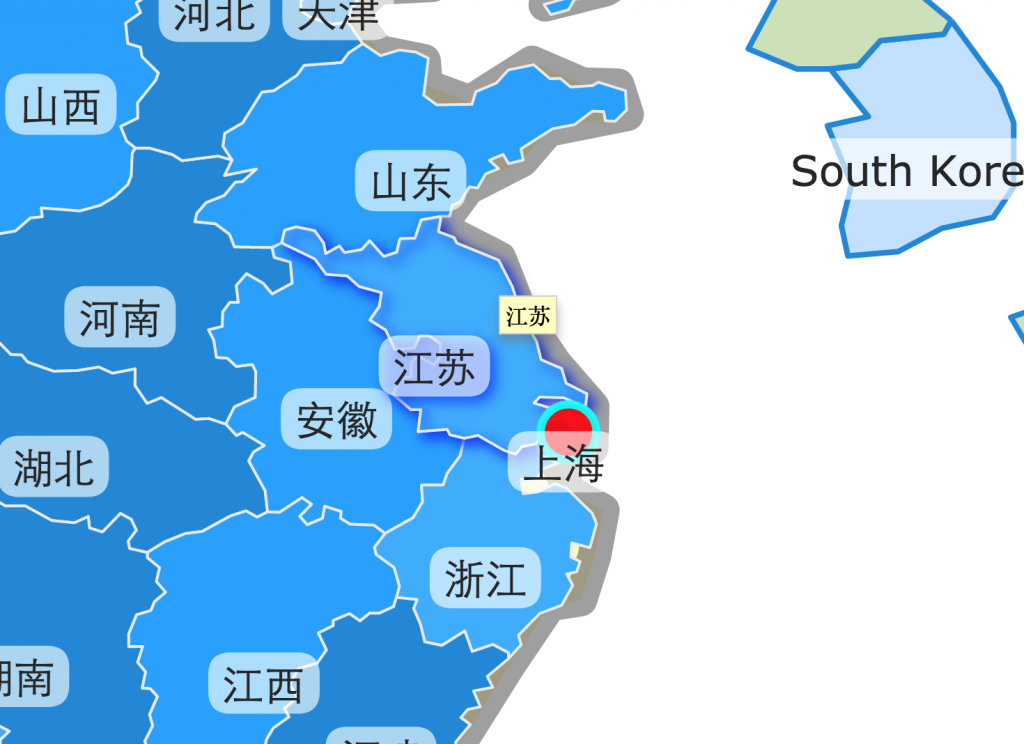

点击地块缩放效果
高性能地图
Qunee for HTML5图形组件使用HTML5技术，具有良好的性能，地图方面也是如此，对于Qunee正式商业版本，支持从世界地图到县市级别的地图数据，下面的视频演示了多幅地图数据的叠加效果：世界地图、省界、地市、县界，此外在地图之上还加入了上万的拓扑节点连线数据，操作依旧能保持流畅，并能将地图导出上亿像素的大图
