节点图片

节点图片

在图形界面中,节点通常表现为一个图标和文本标签,其中图标为节点的主体,文本标签是附属组件,节点的主体不仅支持图标(静态图片),还支持Canvas代码,GIF动画,SVG,矢量图形(Q.Path)等

设置节点图片:

Q.Node#image - 节点主体

示例

设置GIF图标为节点主体

var nodeWithGIF = graph.createNode("Node with GIF\nnot support IE", 120, 110);
nodeWithGIF.image = "./images/sheep.gif";

运行效果:

内置图标

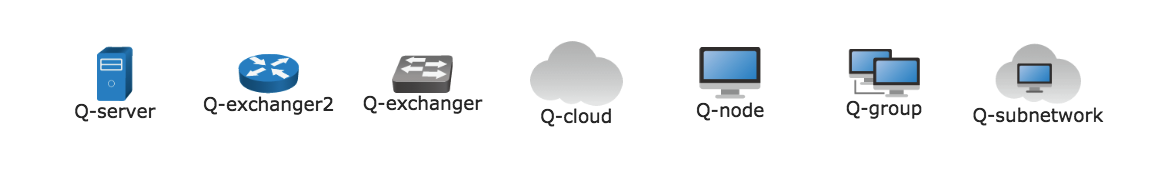

下面是所有Qunee的内置图标,使用的是Canvas代码,名称都以’Q-‘为前缀

var graph = new Q.Graph('canvas');
graph.moveToCenter();

var images = Q.getAllImages();
var x = 0, y = 0;
images.forEach(function(image){
    graph.createNode(image, x, y).image = image;
    x += 100;
})

运行效果如下

Canvas代码图标 - 推荐

Qunee推荐使用Canvas代码作为图标,有两个优点:支持矢量;同步加载。Qunee内置图标都是采用这种方式,下面具体来看如何制作这样的图标

制作Canvas代码图标

可以使用SVG2Canvas制作Canvas代码图标

1、制作SVG图标

首先让美工使用Adobe Illustrator (AI)或者类似工具制作矢量图标,并导出SVG格式文件

2、SVG转换成Canvas代码

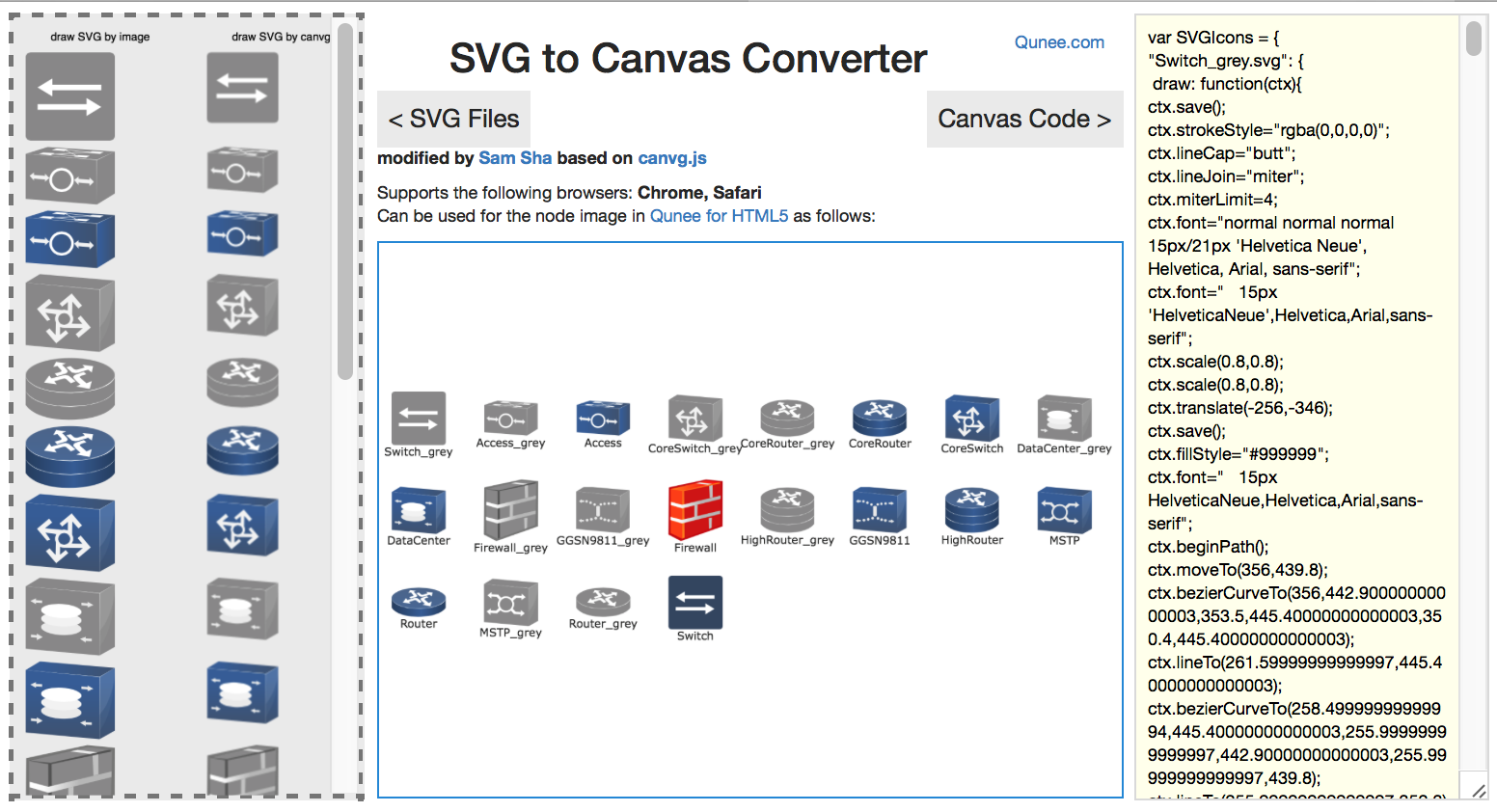

使用Chrome 或者 Safari浏览器,访问 SVG2Canvas

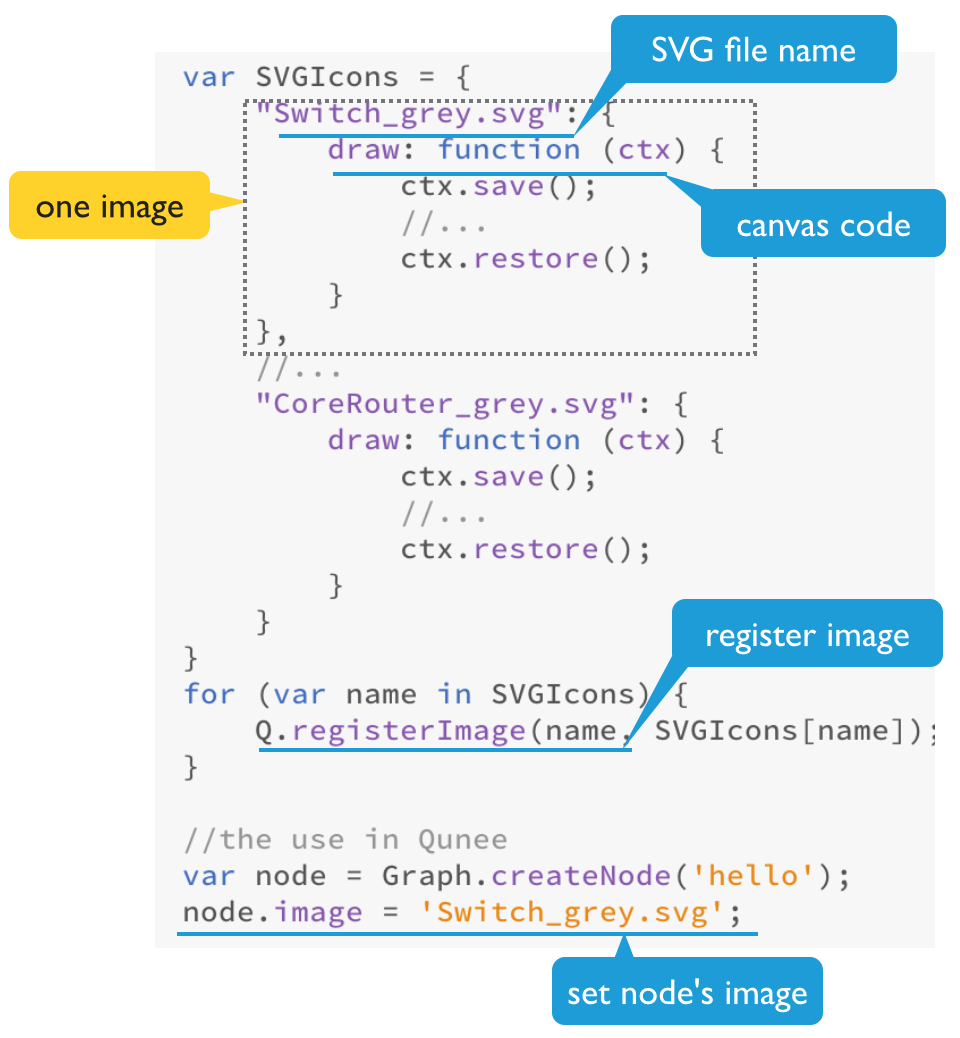

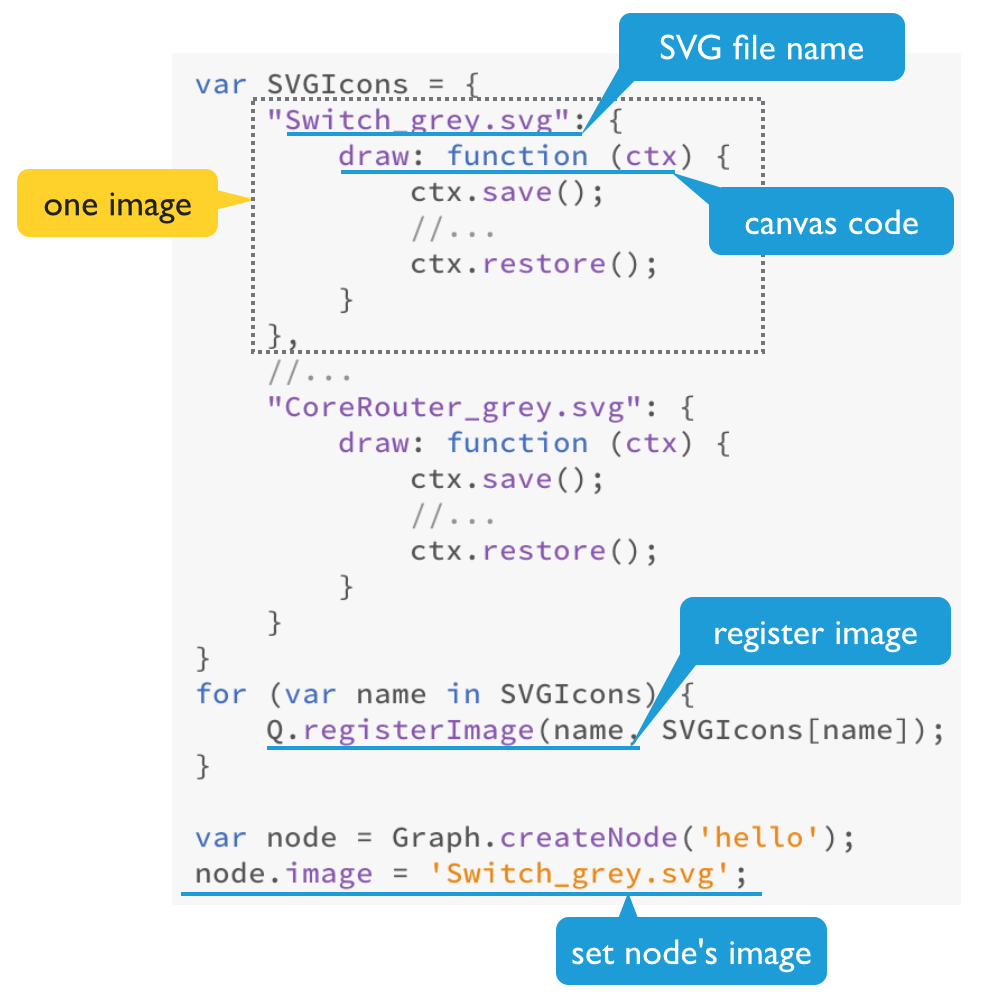

生成的代码结构和使用

3、在Qunee中使用

将文本框中生成的代码保存成js文件,比如SVGIcons.js,并在html文件中引入,使用示例:

<body style="margin: 0px">
<div style="position: absolute; width: 100%; top: 0px; bottom: 0px;" id="canvas"></div>
<script src="http://demo.qunee.com/lib/qunee-min.js"></script>
<script src="SVGIcons.js"></script>
<script>
    var graph = new Q.Graph('canvas');
    graph.moveToCenter();

var x = 0, y = 0;
    for(var name in SVGIcons){
        var node = graph.createNode(name.substring(0, name.indexOf('.svg')), x, y);
        node.image = name;
//        node.setStyle(Q.Styles.RENDER_COLOR, Q.randomColor())
        x += 100;
        if(x > 600){
            x = 0;
            y += 100;
        }
    }
</script>
</body>

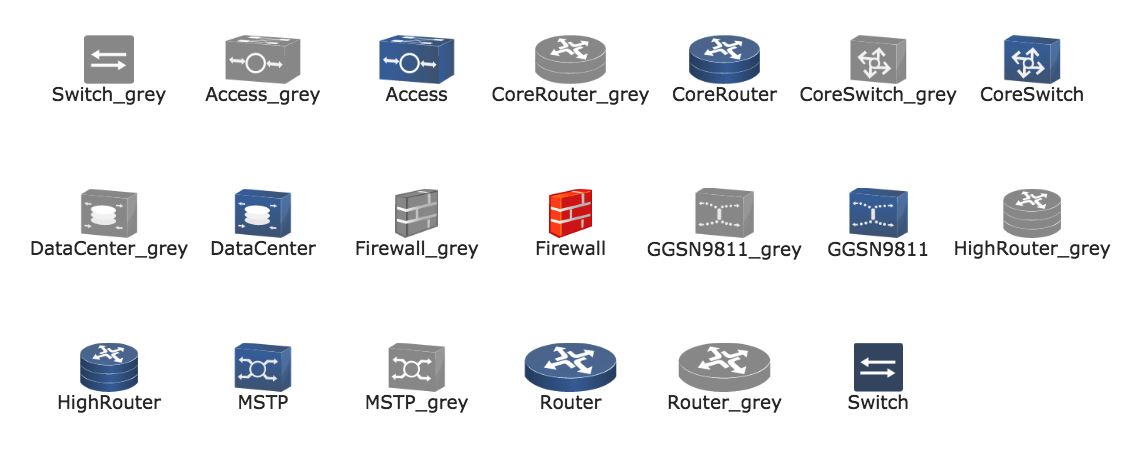

运行效果

使用SVG矢量图片

SVG做图标能够实现完美的矢量效果,缩放不失真

Icon

注意,在IE浏览器中,可以在Canvas中绘制SVG图片,但是无法获取SVG图片的像素信息,从而导致无法对图片染色,也无法寻找节点边缘,所以Qunee推荐将SVG文件转换成Canvas代码后使用

示例

var graph = new Q.Graph("canvas");
var svg = graph.createNode("SVG Logo");
svg.image = 'SVG_logo.svg';

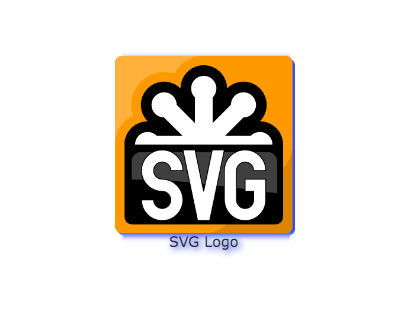

运行效果

定制图标绘制

支持图标的完全定制,可以使用2D函数,绘制自己想要的效果

示例,设置定制图标为节点主体

var customDraw = {
    width: 100,
    height: 100,
    draw: function (g, scale) {
        g.beginPath();
        g.rect(0, 0, 100, 100);
        g.fillStyle = Q.toColor(0xCC2898E0);
        g.fill();
        g.lineWidth = 10;
        g.strokeStyle = '#DDD';
        g.stroke();
    }
}
var node = graph.createNode("custom shape");
node.image = customDraw;

运行界面:

形状做图标

也可以使用路径作为节点主体,通过多个控制点,勾勒出节点的形状和范围

示例

定制路径作为节点主体

var nodeShape = graph.createNode("Custom Shape", 240, 110);
var customShape = new Q.Path();
customShape.moveTo(20, -50);
customShape.lineTo(100, -50);
customShape.lineTo(100, 50);
customShape.quadTo(20, 50, 20, 20);
nodeShape.image = customShape;
nodeShape.setStyle(Q.Styles.SHAPE_STROKE, 4);
nodeShape.setStyle(Q.Styles.SHAPE_STROKE_STYLE, Colors.blue);
nodeShape.setStyle(Q.Styles.LAYOUT_BY_PATH, true);
nodeShape.size = {width: 100, height: -1};

运行界面:

图片尺寸

可以设置图片尺寸,支持按等比缩放,对于矢量图片,调整图片尺寸不会导致图片失真,而对于栅格图片,也可以通过缩小图片尺寸,保证显示的清晰。

#size - 尺寸,可用于设置节点图片尺寸,如果只设置宽度,则高度按图片等比缩放

为节点选择高清图片,然后设置较小尺寸,可以实现界面缩放时,图片依旧清晰,比如选择256像素宽度的图片,设置节点尺寸为64,则界面放大四倍时,图片依然清晰

示例

设置节点名称,设置矢量图标,并指定宽度为100,等比例放大:

var hello = graph.createNode("Hello\nNode");
hello.image = Q.Graphs.server;
hello.size = {width: 100};

呈现:
